3Dプリンターのヘッドに、レーザーを2基くくり付けた人がいる。切るためでも、彫るためでもない。これから樹脂を乗せる場所を、乗せる直前に温めて溶かすためだ。[I Changed a thing]と名乗る製作者によるこの改造が、2026年8月16日付のHackadayで紹介された。たったそれだけの仕掛けで、3Dプリント最大の弱点と言われてきた「層と層のあいだの弱さ」が、測定値のうえで大きく縮んだという。
層と層のあいだで割れる理由
家庭用の3Dプリンターの多くは、溶かした樹脂を細い線として積み重ねて形を作る。この作り方には、原理からくる持病がある。横方向には強いのに、積み上げ方向（Z方向）には弱いのだ。フックや棚受けのような部品を印刷して、層の境目に沿ってパキッと割れた経験のある人は多いと思う。
理由ははっきりしている。新しく出てくる溶けた樹脂は、すでに冷えて固まった層の上に乗る。溶けたものと冷えたものは、分子レベルでうまく混ざり合えない。境目は「くっついている」というより「乗っている」に近い状態になり、そこが割れ目の起点になる。
この弱点への対策は、これまでもいろいろ試されてきた。荷重のかかる向きを考えて印刷の向きを変える。印刷後にオーブンで温め直す。層の重ね方のパターンを工夫する。炭素繊維などの補強材を仕込む。ただ、どれも共通点がある。「層間が弱いのは前提として、その影響をなるべく減らす」という回避策だという点だ。弱さの原因そのもの——冷えた層の上に乗せること——には、手がついていなかった。
乗せる直前に溶かすという解決
今回の改造は、その原因の側に直接手を入れている。ノズルのそばに取り付けたレーザーで、これから樹脂が乗る場所だけをピンポイントで温め、表面を溶かした状態にしておく。そこへ溶けた樹脂が乗る。つまり、溶けたものと溶けたものが出会う。冷えたものの上に乗せるから弱い、なら乗せる直前に溶かせばいい——説明が一行で済むくらい、素直な発想だ。
効き目はそれだけではない。新しく乗った樹脂自身も熱を持っているから、溶かされた場所はしばらく温かいまま保たれる。境目の樹脂が混ざり合う時間が、そのぶん長く取れるわけだ。

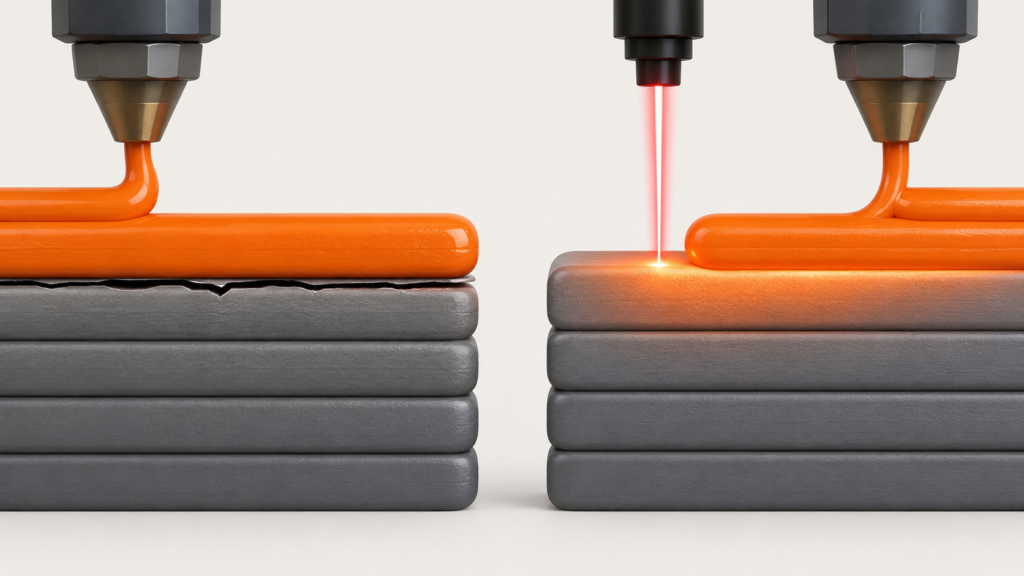

上の図のように、冷えた層の上に樹脂を乗せると境目がくっきり残り、そこから割れる。乗せる直前にレーザーで溶かしておくと、境目そのものが消える方向に働く。
ABSで94%という測定結果
製作者は、この改造の効果を数字で測っている。指標は「破断ひずみ」——壊れるまでにどれだけ変形に耐えられたかだ。弱いはずのZ方向の値が、強い横方向（X方向）の何%まで来たかを比べている。100%に近いほど、向きによる差がないことになる。
結果は、ABSというよく使われる樹脂で、改造前が60%だったのに対し、改造後は最大94%。PLAでは41%が77.9%まで上がった。ABSに関しては、「どの向きでもほぼ同じ粘り強さ」と言えるところまで迫っている。専門用語ではこの性質を「等方性（とうほうせい）」——向きによらず性質が同じであること——と呼ぶが、Hackadayの記事も、タイトルに「(Almost)＝ほぼ」と付けたうえで、純粋な等方性ではないと断っている。それでも、60%から94%への跳ね上がりは、回避策の積み重ねでは届きにくい水準だ。
残る課題とトレードオフ
いいことずくめではない。まず、レーザーとその取り付け部のぶんだけ、プリントヘッドが重くなる。最近人気の高速プリンター（CoreXYと呼ばれる、ヘッドを軽く保って高速に振り回すタイプ）では、この重さが効いてきて、印刷速度を落とさざるを得ないかもしれないとHackadayは指摘している。速さを取るか、層間の強さを取るか、という選択になる。
また、アイデア自体は今回が初出ではない。次の層を乗せる前に前の層を温め直すという発想は、自作プリンターのコミュニティで以前から話に出ていたし、産業用の3Dプリンター向けには、レーザーで前の層を予熱する手法の特許も2018年に出願されている。今回の意味は、個人が実際に組んで、身近な樹脂で数字を測ってみせたところにある。
数字の受け取り方と安全上の注意
読むうえでの留意点を挙げておく。まず、この測定は個人によるもので、条件を統制した試験ではない。試験片の形状、荷重のかけ方、印刷時の温度・速度・層の厚さといった条件は、紹介記事には書かれていない。94%という数字は「この製作者の環境と条件でこう出た」という一例であって、どのプリンターでも同じだけ効くと決まったわけではない。詳しい過程は製作者の動画で公開されているので、条件まで知りたい場合はそちらを確認するのが確実だ。
もうひとつ、これは露出したレーザーを機械に載せて動かし続ける改造だという点。樹脂を溶かせる出力のレーザーは、反射光でも目に深刻な害を与えうる。紹介されたからといって気軽に真似できる種類の工作ではないので、その前提で眺めてほしい。
それでも、「層間で割れる」という3Dプリントの積年の弱点に、回避ではなく原因の側から切り込んで、数字で差を見せた例はそう多くない。市販のプリンターにこうした仕掛けが載る日が来るのかどうかは分からないが、来るとしたら、その原型のひとつとして思い出されそうな改造だ。
出典
Hackadayの紹介記事：Laser Layers For (Almost) Isotropicly Strong Prints（2026年8月16日・Tyler August）
製作者[I Changed a thing]による解説動画：I Finally Solved 3D Printing’s Biggest Problem: Weak Z-Layers（測定方法や装置の詳細はこちらで公開されている）
コメント
